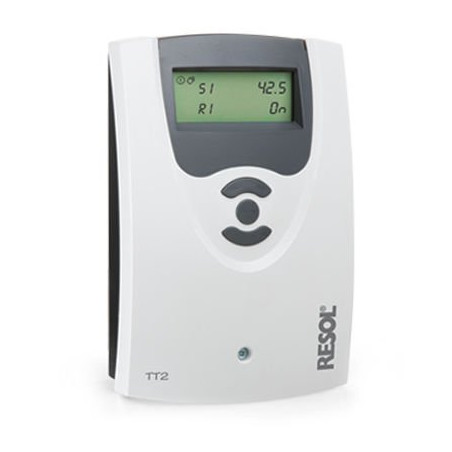

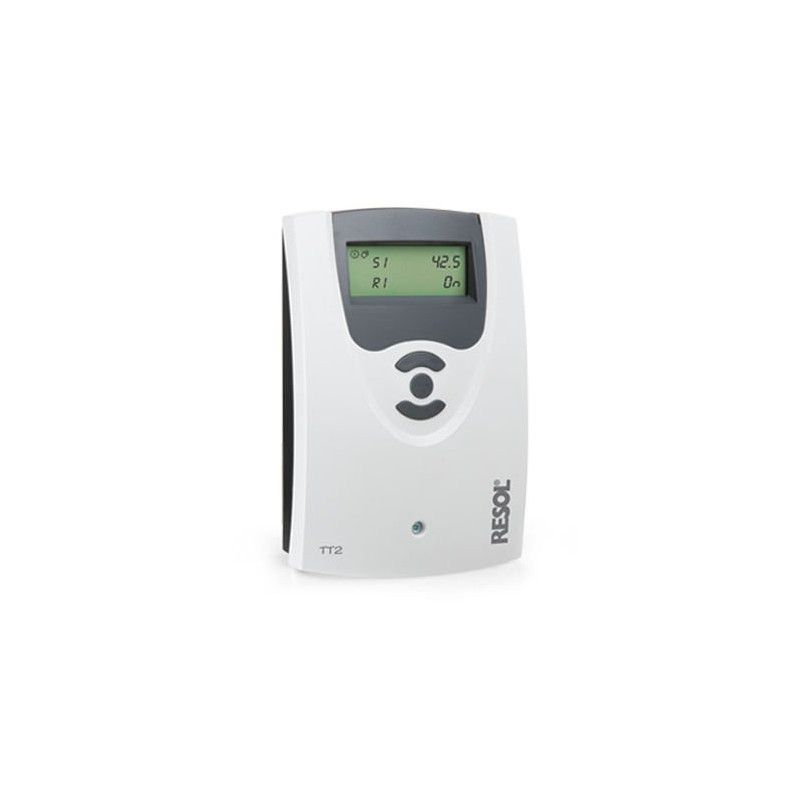

Termostato RESOL TT2

El regulador termostático TT2 incluye dos relés de alta potencia a los que se puede conectar un calentador eléctrico de hasta 3,6 kW (230 V~) / 1,8 kW (115 V~).
El TT2 controla el calentamiento auxiliar eléctrico de un acumulador de agua sanitaria en función de la temperatura y de un temporizador. Ofrece más comodidad gracias a una función de calentamiento rápido. Integra también un control remoto con piloto LED integrado, el cual está conectado al regulador mediante un cable, para poder activar y desactivar la función de calentamiento rápido a distancia.

• Conexión directa de un calentador auxiliar eléctrico de hasta 3,6 kW (230 V~)
• Control del calentamiento auxiliar eléctrico en función del temporizador y de la temperatura
• Función de calentamiento rápido, activable también con el control remoto
• Uso intuitivo
• Fuente de alimentación de bajo consumo
• Sistemas de termosifón

Datos técnicos:

• Entradas: para 1 sonda de temperatura Pt1000, 1 RCTT
• Salidas: 2 relés de alta potencia para un calentador eléctrico
• Potencia de salida: 16 (3) A 240 V~ (relé de alta potencia)
• Alimentación: 100 – 240 V~ (50 – 60 Hz)
• Tipo de conexión: X
• Standby: 0,44 W
• Funcionamiento: tipo 1.C
• Ratio de sobretensión transitoria: 2,5 kV
• Funciones: función termostato con temporizador, producción de ACS con calentamiento rápido
• Carcasa: de plástico, PC-ABS y PMMA
• Manejo: sobre pared o en cuadro de conexiones
• Visualización: pantalla LCD multifuncional con pictogramas, dos campos de texto de 2 dígitos y dos campos de 4 dígitos y 7 segmentos
• Manejo: con las 3 teclas frontales
• Tipo de protección: IP 20 / IEC 60529
• Categoría de protección: I
• Temperatura ambiente: 0 … 40 °C
• Índice de contaminación: 2
• Humedad relativa del aire: 10 … 90 %
• Fusible: T1A
• Altitud máxima: 2000 m sobre el nivel del mar
• Dimensiones: 172 x 110 x 46 mm

Esquema de conexión para un termo solar:

Esquema de conexión para un calentador eléctrico:
