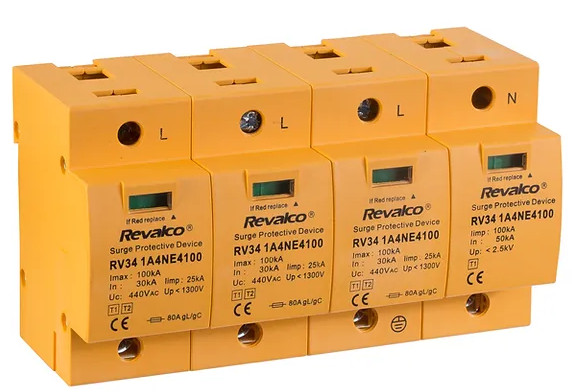

Sobretensiones Transitoria Trifásica REVALCO 30-100 kA

Sobretensiones Transitoria Trifásica REVALCO 30-100 kA

El Sobretensiones Transitoria Trifásica REVALCO 30-100 kA es un dispositivo de protección de alta capacidad diseñado para instalaciones trifásicas de baja tensión. Está preparado para ofrecer protección combinada Tipo 1 + Tipo 2 (T1+T2) frente a descargas atmosféricas y picos de tensión en redes eléctricas de hasta 440V AC.

Este equipo protege el sistema eléctrico frente a sobretensiones transitorias provocadas por:

• Impactos directos o indirectos de rayo.

• Maniobras en la red eléctrica.

• Conmutaciones de grandes cargas.

• Perturbaciones en sistemas industriales o fotovoltaicos.

Gracias a su poder de descarga de hasta 100 kA, es adecuado tanto para edificios residenciales como para instalaciones industriales, cuadros generales de distribución y sistemas solares trifásicos.

Incorpora tecnología con chip MOV de alta energía, que garantiza una respuesta ultrarrápida ante picos de tensión y una protección fiable del equipamiento conectado.

Protección avanzada y seguridad integrada

El modelo RV341 está diseñado con:

• Clase B +C(Tipo 1 + Tipo 2)

• 4 polos (3P + N)

• Protección contra sobrecarga y sobrecalentamiento incorporada

• Desconexión automática en caso de fallo interno

• Diseño modular reemplazable

Incluye indicador visual local de estado:

• Verde: funcionamiento correcto

• Rojo: módulo defectuoso

Además, dispone de contacto de alarma para señalización remota, permitiendo integración con sistemas de monitorización.

Diseño modular y fácil instalación

El protector está diseñado para montaje en carril DIN de 35 mm estándar, lo que facilita su integración en cuadros eléctricos convencionales.

Su estructura modular permite:

• Sustitución rápida de módulos.

• Configuración en diferentes combinaciones (1+0, 2+0, 3+0, 4+0, 1+1, 2+1, 3+1).

• Adaptación a distintos esquemas de protección.

Grado de protección del cuerpo: IP20
Material: PA66
Resistencia al fuego: UL94-V-0

Datos técnicos principales

• Control de tensión: Transitoria

• Clase: B +C (T1 + T2)

• Número de polos: 4

• Tensión nominal: 440V

• Corriente nominal de descarga (In): 20 kA

• Corriente máxima de descarga: hasta 100 kA

• Nivel de protección de tensión Up: <1.2 a <3.0 kV según configuración

• Tiempo de respuesta rápido

• Capacidad de conexión: 4 – 16 mm²

• Cumple norma IEC 61643-11

Aplicaciones recomendadas

• Cuadros generales trifásicos

• Instalaciones industriales

• Naves y talleres

• Sistemas fotovoltaicos

• Edificios con protección contra rayos

• Centros de transformación y cuadros principales

Es especialmente recomendable en instalaciones donde existe riesgo elevado de descargas atmosféricas.

Dimensiones y diagramas de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
