Kit BY PASS regulable 35-65º Solar-ACS FERCO

103736-1.7
Válvula mezcladora de 30 a 65º, con aislamiento EPP para kit solar
238,99 €
Impuestos incluidos
Pagado por transferencia 2% de descuento extra
Cantidad
help Hacer una pregunta Disponible

Envío Península. 24/48h
  • visa visa
  • paypal paypal
  • paga+tarde paga+tarde
  • contrareembolso contrareembolso
  • transferencia transferencia
  • Sequra Sequra
questions  1 consulta sobre el producto

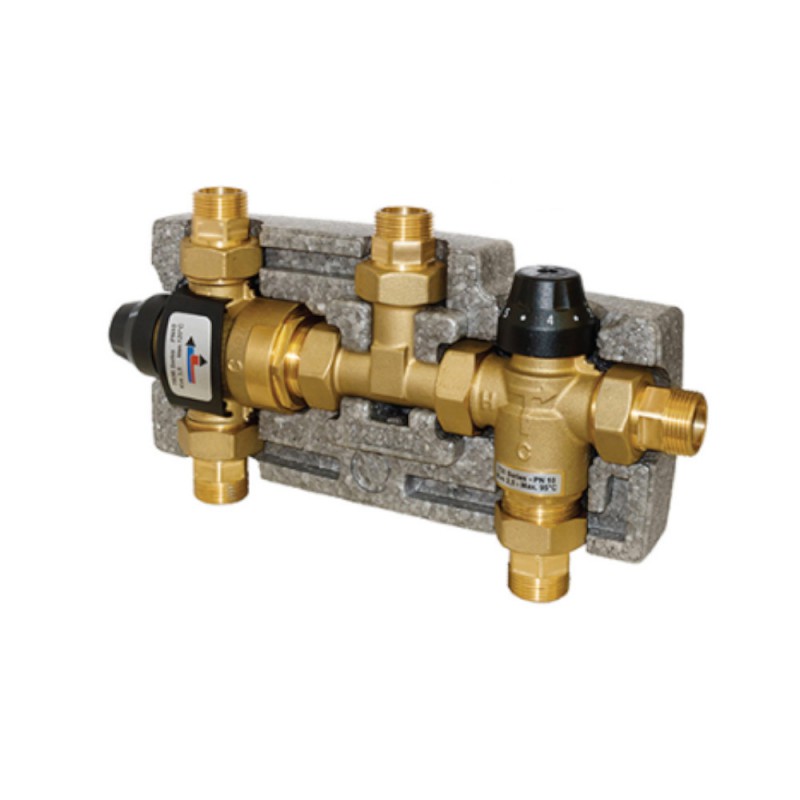

Kit solar By Pass compuesto de válvula mezcladora de temperatura variable y válvula termostática de 30 a 65º con aislamiento EPP.

  • Ø: 3/4"M
  • Kvs: 1,2
  • Litros/minuto: 35
  • Medidas: 22,5 x 12,5 x 10,0 cm

caracteristicas técnicas by pass solar regulable en temperatura

Conesxiones kit by pass regulable:

-Solar Kit 2 - Kit Termostatico de conexión Solar – Caldera B A Entrada desde el tanque de la caldera. Agua mezclada , para el usuariopara el usuario ajustable desde 35°C hasta 60°C C entrada desde el tanque de almacenamiento Salida al tanque de la caldera Entrada de agua fría SEGURIDAD: Por favor, lea atentamente las instrucciones de montaje y de trabajo antes de utilizar el dispositivo, con el fin de prevenir accidentes y fallos en la instalación causados por el uso inadecuado del producto. Guarde este manual para más consultas. (A) Válvula desviadora termostática regulable Temperatura de desvío ajustable de 38 °C hasta 54 °C. La función es desviar el agua caliente, que proviene del depósito solar, al depósito de la caldera cuando la temperatura es más baja que la temperatura fijado por medio de la perilla. Por el contrario, si la temperatura es más alta, el agua caliente se envía directamente a la mezcladora termostática. Gracias a este dispositivo, el tiempo de trabajo de la caldera se reduce al mínimo, evitando así arranques intermitentes. (B) Mezclador termostático anti-quemaduras La válvula termostática de mezclado, situado a la salida de los kit, controla y limita de forma continua la temperatura del agua del usuario, de acuerdo con el ajuste realizado en el pomo de regulación (de 35 hasta 60 °C). Ajustar las temperaturas de la válvula termostática de mezclado superior a 55°C puede causar quemaduras en un tiempo muy corto, particularmente a los niños. Por lo tanto se recomienda instalar un dispositivo de seguridad que evite las quemaduras en las salidas cruciales. PELIGRO: QUEMADURAS C Unión del tubo con la válvula de retención y el filtro La válvula de retención insertada en el accesorio, específico para uso solar, evita circulaciones no deseadas y reflujos en caso de desequilibrios de presión. Los filtros protegen los componentes internos de la válvula de desvío y de la válvula mezcladora termostática contra impurezas, asegurando un trabajo largo y preciso.

Como instalar un kit by pass regulable:

MODVLVS Kit Solar 103736-1.7 www.fercofloor.com 1 4 2 3 5 6 7 Esquema de conexión hidráulica 8 5 6 7 8 caldera mural o base, con almacenamiento integrado Solar Kit 2 Termómetro de control Línea de recirculación de la bomba 1 2 3 4 Panel solar con circulación forzada Grupo solar Tanque de almacenamiento Panel solar con acumulación por gravedad Tanque de almacenamiento Mixed water to the user Cold water inlet from water supply Esquema 1: Condiciones de trabajo de la válvula desviadora a 42ºC (Ajuste modo verano) Esquema 2: Condiciones de trabajo de la válvula desviadora a 48ºC (Ajuste modo invierno) D 1 M 2 H C MIX Tanque de almacenamiento de la caldera solar mezclado para usuario final D 1 M 2 H C MIX solar M H C MIX D 2 1 fría Tanque de almacenamiento de la caldera mezclado para usuario final fría Válvula desviadora termostática regulable: salida hacia la puerta 1 si la temperatura es inferior a la temperatura seleccionada; salida hacia la puerta 2 si es más alta que el valor seleccionado. Válvula mezcladora termostática anti-quemaduras, ajustable de 35°C a 60 ° C; H entrada de agua caliente de la instalación; C entrada de agua fría de la red; MIX salida de agua caliente mezclada a los usuarios. Válvula de retención Solar Está integrada en la conexión macho de ¾” Filtro Está integrado en la conexión macho de ¾” El ajuste de temperatura El ajuste de la temperatura se realiza girando el mando para poner el valor de la temperatura requerida en la muesca de referencia

103736-1.7

Descarga

Ficha técnica Kit Termostatico de conexión Solar – Caldera FERCO 103736-1.7 (1.88MB)

¿Quieres hacer una pregunta?

de Jordi
10/30/21
Pregunta:

Buenas, estoy interesado en el kit solar-caldera 103736-1.7 pero me gustaria ver documentacion con los flujos de aigua, temperaturas... donde podria encontrarlo? Seria este? http://igmd.eu/a33/ES%20-%20Kit%20solar%20by%20pass%20temperatura%20regulable%20-%20Solar%20Kit%201.pdf No voy a utilizar la salida hacia la caldera desde la valvula desviadora, pondria un tapon. Pueden confirmarme que no habria problema? Gracias
Respuesta:

Buenos días Jordi,

Ta hemos incluido la ficha técnica del kit solar que nos demandas en la pestaña de descargas del producto: 103736-1.7, enlace: https://tucalentadoreconomico.es/index.php?controller=attachment&id_attachment=415

Saludos,

El Equipo de TuCalentadorEconomico.es
