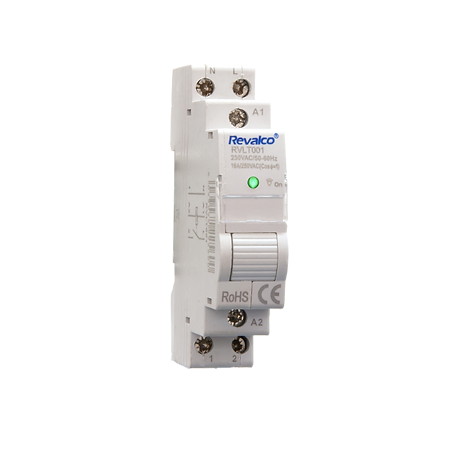

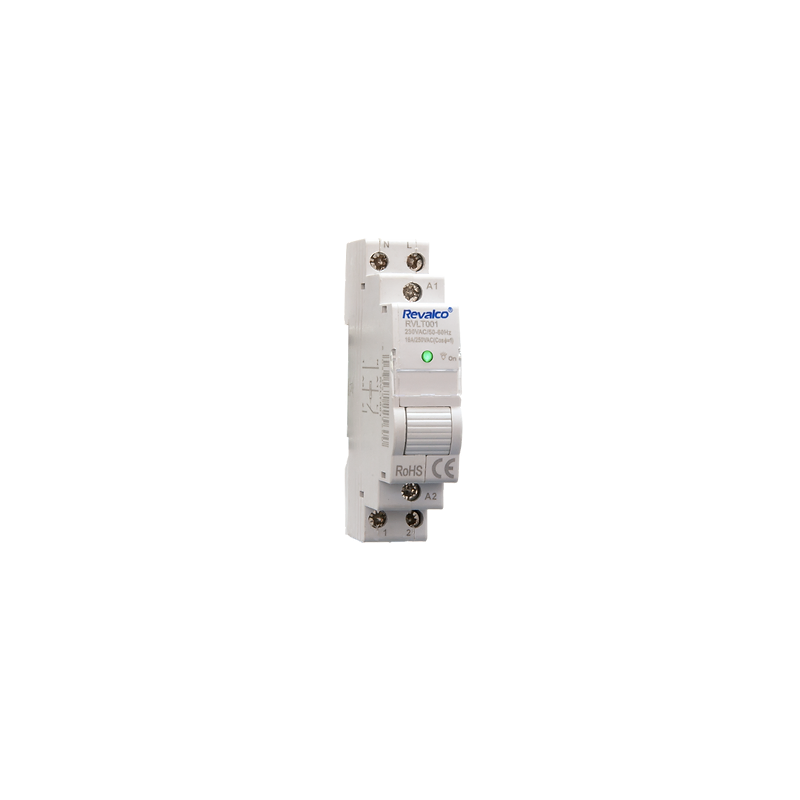

Telerruptor 1P para Carril DIN REVALCO RVLT001

Construcción y características del Telerruptor 1P para Carril DIN REVALCO RVLT001

El telerruptor es un interruptor que se acciona mediante impulsos eléctricos. Consta de una bobina y un contacto. Cuando le llega corriente a la bobina ésta cambia de posición el contacto eléctrico (si estaba abierto, se cierra y viceversa). Cuando le deja de llegar corriente a la bobina, el contacto permanece en su misma posición, y no vuelve a su estado anterior; por eso, para su mando y control se suelen usar pulsadores.

La aplicación óptima de los TELERRUPTORES es la de controlar el apagado / encendido de un grupo de varias lámparas o puntos de luz (más de 3)

Datos técnicos:

• Modelo: RVLT001
• Nº Polos: 1P
• Indicador luminoso: ON verde
• Pulsador para activa.
• [In] Corriente nominal: 16 A
• Tipo de red: AC
• [Uc] tensión de circuito de control

                -230...240 V CA 50/60 Hz

                -110 V DC

• Frecuencia: 50/60 Hz
• [Ue] Tensión nominal de empleo: 250 V AC 50/60 Hz
• Tipo de control: Desconexión de bobina
• Tipo de señal de control: Impulso
• Duración mínima del impulso: 50 ms...1 s
• Tipo de control: remoto
• Señalizaciones en local
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Dimensiones en mm:

                -Altura: 84
                -Ancho: 18
                -Profundidad: 60

Dimensiones y esquema de conexión
