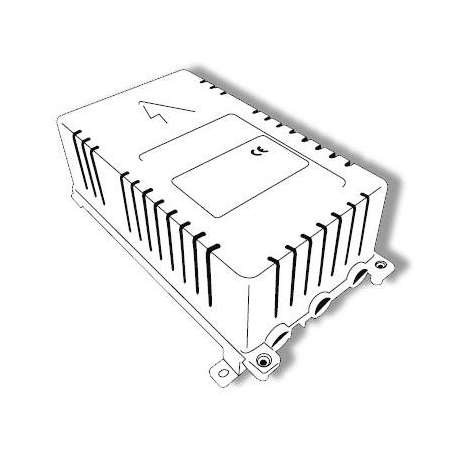

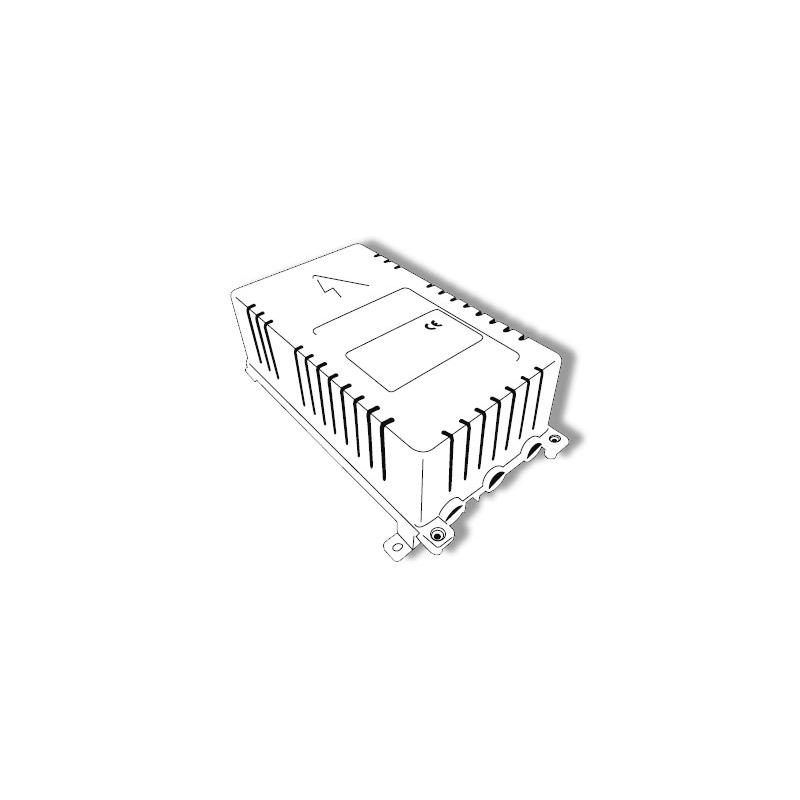

El Módulo de Potencia 3V FERROLI es un componente esencial para optimizar el rendimiento de tu fancoil Jolly Top 3V. Consiste en una tarjeta electrónica alojada en una carcasa de plástico, fijada al lateral del núcleo interno del ventiloconvector. Este módulo debe combinarse con un terminal con pantalla, ya sea remota o en placa, para su funcionamiento.
El módulo de potencia se puede conectar en serie, permitiendo el control de hasta 16 ventiloconvectores simultáneamente. Cada ventiloconvector de la zona debe tener su propio módulo de potencia, y todos se controlan en paralelo mediante un terminal con pantalla, eliminando la necesidad de direccionamiento específico.
Características Técnicas:
Composición: 1 módulo de potencia, 6 tornillos, 3 bandas, 1 borne de tierra.
Montaje: Se fija con 2 tornillos, todas las operaciones deben realizarse sin tensión eléctrica por personal cualificado.
Clasificación: Instrumento funcional (no de seguridad), tipo de acción 1.B, grado de contaminación 2, grupo de material aislante IIIa, categoría de sobretensión II, tensión de impulso nominal 2500 V.
Condiciones de Funcionamiento: Temperatura -5...55 °C, humedad 10...90 % RH sin condensación.
Condiciones de Transporte y Almacenamiento: Temperatura -30...85 °C, humedad 10...90 % RH sin condensación.
Alimentación: 230 Vca (±10%) 50/60 Hz, consumo en placa 3,5 W máx.
Salidas: OUT 1 4(2) A, OUT 2 4(2) A, MIN 4(2) A, MED 4(2) A, MAX 4(2) A.
Salidas Analógicas: 1 salida 0-10 Vcc 1% f.s.
Exactitud y Resolución: NTC ±0,5 °C en temperaturas entre -10...90 °C, resolución 0,1 °C / °F.
Entradas Analógicas y Digitales: 2 NTC 10 kΩ a 25 °C, 1 DI sin tensión.
Este módulo de potencia no solo asegura la eficiencia del sistema, sino también la facilidad de mantenimiento y la durabilidad, cumpliendo con las normativas de calidad y seguridad más exigentes.
Dimensiones de montaje
