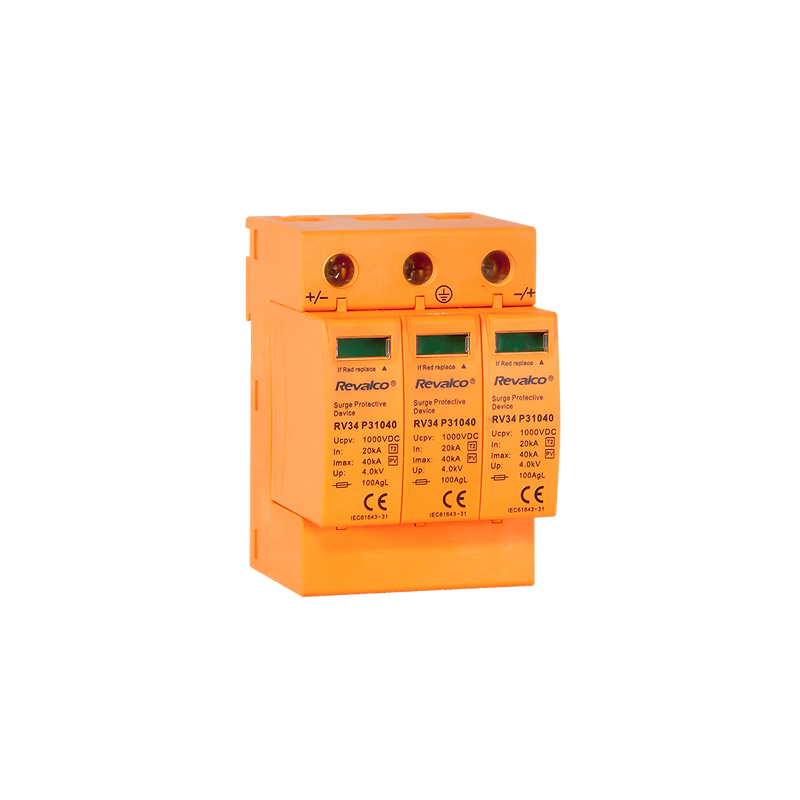

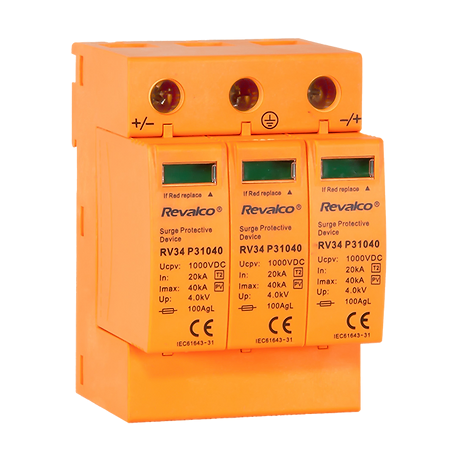

Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 3P

Construcción y características del Protector de Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 3P

Protector contra sobretensiones transitorias de corriente contínua fotovoltaica de 1000 V DC de 2+1 polos, para montaje sobre carril DIN, con tres módulos de protección con control de temperatura.


Tipos de función

• Estructura tipo U, modo de protección de modo común.
• Mecanismo integrado de protección contra sobrecalentamiento y sobrecorriente.
• Dispositivo de enfriamiento confiable.
• La indicación de fallo local, para reemplazo conveniente y oportuno.
• Contacto de alarma, realiza la función de comunicación remota.
• Diseño de estructura modular, conveniente para el mantenimiento.
• Diseño de DIN estándar de 35 mm

Especificaciones técnicas:

• Modelo: RV34P31040
• Clase de protección: IP20
• Ucpv: 1000 V DC
• In: 20 kA T2
• Imax: 40 kA PU
• Up: 4.0 KV
• Conexión: 1,5 m 2 ... 35 m2
• Tiempo de respuesta: 25 ns
• Indicador verde: Funcionamiento normal
• Indicador rojo: Se recomienda la sustitución de la pieza completa
• Temperatura de trabajo ambiente: - 40ºC ... 80ºC
• Grado retardante de llama exterior: Cumple con normativa UL94V-0
• Construido bajo norma: IEC61643-31 CE

Dimensiones y diagrama de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
