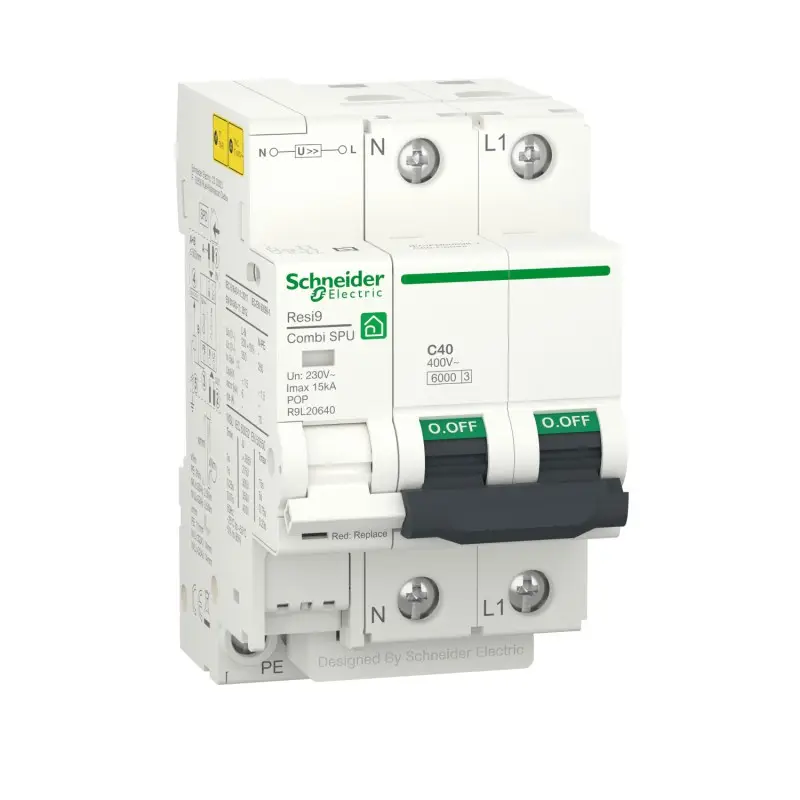

Sobretensiones Monofásico 40A Schneider RESI9

Sobretensiones Monofásico 40A Schneider RESI9

El Sobretensiones Monofásico 40A Schneider RESI9 Combi SPU es un dispositivo de protección integral que combina en un solo equipo el Interruptor General Automático (IGA) y la protección contra sobretensiones permanentes y transitorias Tipo 2.

En términos sencillos:

• Protege toda tu instalación eléctrica desde el cuadro principal
• Evita daños en electrodomésticos y equipos electrónicos
• Cumple con las normativas actuales para instalaciones modernas

Es la solución recomendada para viviendas que quieren máxima seguridad eléctrica sin complicaciones.

¿Por qué es tan importante instalar un protector de sobretensiones?

Hoy en día nuestras viviendas están llenas de equipos electrónicos sensibles: televisores, routers, ordenadores, calderas, placas solares, cargadores de coche eléctrico…

Un simple pico de tensión puede provocar:

• Averías en electrodomésticos

• Daños en equipos electrónicos

• Fallos en placas electrónicas

• Costes de reparación elevados

Este dispositivo actúa como un escudo eléctrico, absorbiendo o desconectando la instalación cuando detecta una tensión peligrosa.

Protección contra sobretensiones transitorias (Tipo 2)

Son picos rápidos de tensión causados por:

• Rayos indirectos

• Maniobras en la red eléctrica

• Conexión y desconexión de grandes cargas

Aunque duran milisegundos, pueden dañar seriamente equipos electrónicos.

Protección contra sobretensiones permanentes

Se producen cuando hay:

• Fallos en el neutro

• Problemas en el suministro eléctrico

Estas subidas de tensión prolongadas pueden quemar aparatos en cuestión de segundos si no existe protección.

Protección contra sobrecargas y cortocircuitos

Funciona también como interruptor general automático (IGA), protegiendo la instalación frente a:

• Exceso de consumo

• Cortocircuitos accidentales

Es decir, sustituye al IGA tradicional, pero añade protección avanzada.

Ideal para viviendas modernas

Este modelo es especialmente recomendable (y en muchos casos obligatorio) para:

✔ Instalaciones con placas solares
✔ Viviendas con punto de recarga para vehículo eléctrico
✔ Reformas eléctricas actuales
✔ Viviendas con muchos equipos electrónicos

Cada vez más comunidades autónomas exigen protección contra sobretensiones en nuevas instalaciones.

Características técnicas

• 40A de corriente nominal → adecuado para la mayoría de viviendas estándar.

• Monofásico 1P+N (fase + neutro) → configuración habitual en hogares.

• Curva C → respuesta equilibrada para uso doméstico.

• Capacidad de corte 6.000A → puede interrumpir cortocircuitos de alta intensidad.

• Tecnología térmico-magnética → reacción rápida y precisa.

• Montaje en carril DIN → compatible con cuadros eléctricos estándar.

• Temperatura de funcionamiento: -25ºC a +55ºC

• Durabilidad mecánica: 20.000 ciclos

• Durabilidad eléctrica: 10.000 ciclos

Diseñado para ofrecer fiabilidad a largo plazo.

Indicadores visuales muy fáciles de entender

Este modelo incorpora señalización frontal clara:

Indicador de vida útil

• Verde → funcionando correctamente

• Rojo → el módulo ha llegado al final de su vida útil

Indicador de sobretensión

• Blanco → sin sobretensión

• Rojo → sobretensión detectada

Así cualquier usuario puede comprobar el estado del equipo sin conocimientos técnicos.

Dimensiones y compatibilidad

• Altura: 74 mm

• Anchura: 54 mm

• Profundidad: 93 mm

• Peso: 0,33 kg

Ocupa 3 módulos estándar en el cuadro eléctrico.

Ventajas principales

✔ Protección completa 3 en 1
✔ Evita averías costosas en tu vivienda
✔ Protección frente a rayos indirectos
✔ Obligatorio en muchas instalaciones actuales
✔ Indicadores de estado visibles
✔ Marca líder internacional: Schneider Electric
