Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 2P

Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 2P

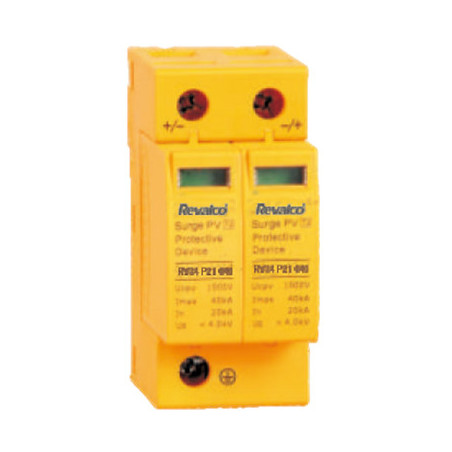

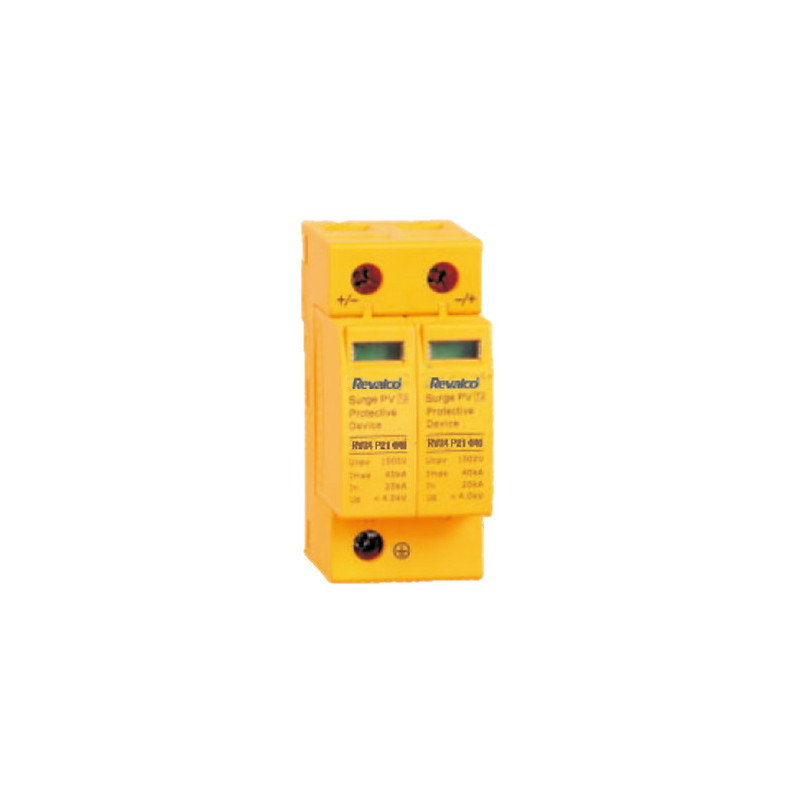

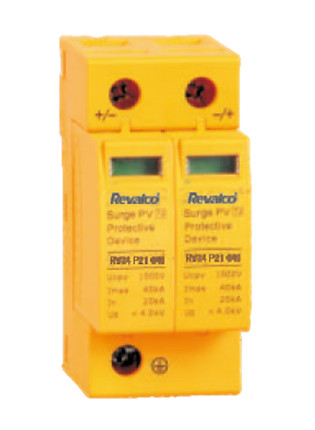

El Protector de Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 2P es un dispositivo de protección Tipo 2 (T2) diseñado específicamente para instalaciones solares fotovoltaicas en corriente continua (DC) hasta 1000 V. Su función principal es proteger los inversores, paneles solares y equipos asociados frente a sobretensiones transitorias provocadas por descargas atmosféricas indirectas, conmutaciones o perturbaciones en la red, evitando daños costosos y paradas de producción. Este modelo pertenece a la serie RV34, equipada con tecnología MOV (varistor de óxido metálico) de alta energía, que garantiza una respuesta en nanosegundos ante picos de tensión, ofreciendo máxima seguridad en instalaciones solares.

Protección avanzada para sistemas fotovoltaicos

El dispositivo incorpora:

• Protección contra sobretensiones transitorias Tipo 2
• Configuración 2 polos (2P)
• Tensión nominal hasta 1000 V DC
• Poder de descarga de 20–40 kA
• Estructura en modo común tipo U
• Clase de protección IP20
• Montaje en carril DIN estándar de 35 mm

Está diseñado para trabajar en el lado DC de instalaciones fotovoltaicas, protegiendo especialmente:

• Inversores solares
• Strings de paneles
• Cuadros de protección DC
• Sistemas de autoconsumo

Seguridad reforzada y mantenimiento sencillo

El REVALCO RV34 incorpora múltiples sistemas de seguridad:

• Mecanismo integrado contra sobrecalentamiento
• Protección contra sobrecorriente
• Sistema de enfriamiento fiable
• Indicador visual de fallo para sustitución rápida
• Contacto de alarma para comunicación remota
• Diseño modular que facilita el mantenimiento

Gracias a su estructura modular, el reemplazo del módulo de protección puede realizarse de forma rápida y segura, minimizando tiempos de parada en la instalación.

Cumplimiento normativo

El producto cumple con:

• EN 50539-11:2013
• CGC/GF 026:2013

Garantizando compatibilidad con instalaciones fotovoltaicas según normativa europea.

Aplicaciones recomendadas

• Instalaciones solares residenciales

• Autoconsumo industrial

• Parques fotovoltaicos

• Protección DC en cuadros solares

• Sistemas de hasta 1000 V en corriente continua

Especificaciones técnicas del Protector de Sobretensiones Transitoria Monofásica Fotovoltaica REVALCO 2P

Dimensiones y diagrama de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
