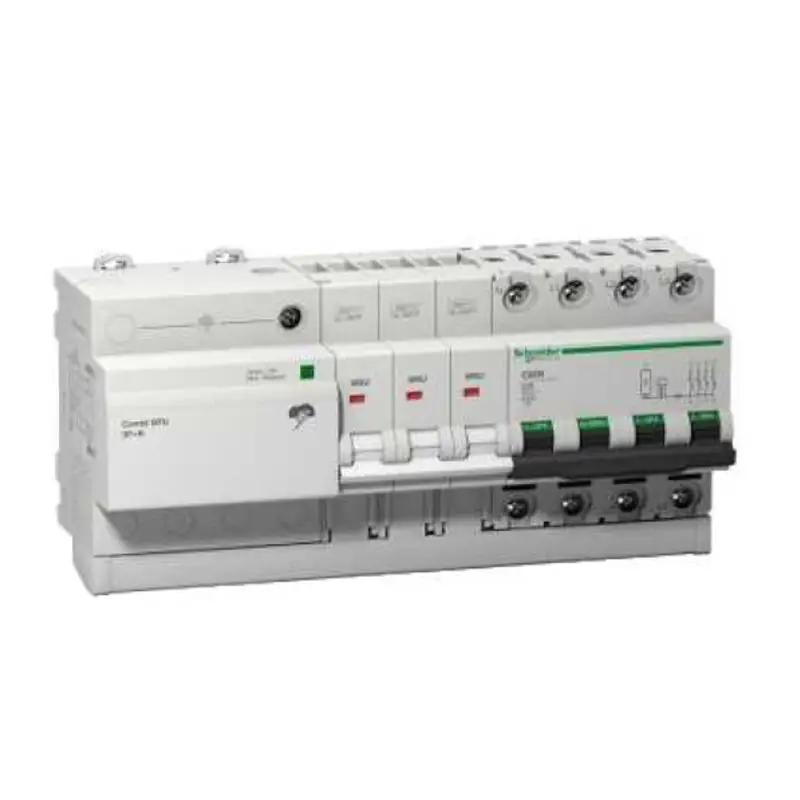

Sobretensiones Trifásico Schneider 32A

Sobretensiones Trifásico Schneider 32A

El Sobretensiones Trifásico Schneider Combi SPU 32A es un dispositivo de protección avanzada que integra en un único equipo tres sistemas de seguridad eléctrica esenciales para instalaciones trifásicas.

Se trata de un Interruptor General Automático (IGA) de 32A con protección combinada contra sobretensiones permanentes y transitorias Tipo 2, diseñado para proteger cuadros eléctricos trifásicos en viviendas de alta potencia, locales comerciales, talleres e instalaciones con energía solar.

Protección 3 en 1 integrada

El Combi SPU integra las siguientes funciones en un solo equipo:

Limitador de sobretensiones transitorias Tipo 2

Protege frente a picos instantáneos de tensión provocados por rayos indirectos o maniobras en la red eléctrica.
Cuenta con un tiempo de respuesta inferior a 25 nanosegundos, actuando de forma prácticamente inmediata.

Protección contra sobretensiones permanentes (MSU)

Desconecta la instalación cuando detecta subidas prolongadas de tensión (umbral de disparo 255 V), evitando daños graves en equipos eléctricos y electrónicos.

Interruptor General Automático (IGA) 32A Trifásico

Incorpora protección térmico-magnética contra sobrecargas y cortocircuitos, sustituyendo al IGA convencional y añadiendo protección avanzada.

Aplicaciones recomendadas

Especialmente indicado para:

• Viviendas con potencia trifásica

• Locales comerciales

• Pequeñas industrias y talleres

• Instalaciones con placas solares trifásicas

• Puntos de recarga de vehículo eléctrico trifásicos

Cumple con las normativas: EN 61643-11, IEC 60898, IEC 60947-2, IEC 61643-1 y EN 50550.

Características técnicas principales

• Corriente nominal: 32A

• Configuración: 3P + N (trifásico)

• Tensión asignada: 400 V AC 50/60 Hz

• Poder de corte: 6 kA

• Curva de disparo: C

• Corriente nominal de descarga: 5 kA

• Corriente máxima de descarga: 20 kA

• Nivel de protección de tensión: ≤ 1,1 kV (L/N)

• Montaje en carril DIN

• Endurancia mecánica: 20.000 ciclos

• Rango de temperatura de trabajo: -25 °C a +60 °C

• Frecuencia: 50/60 Hz

Indicadores de estado

El equipo incorpora señalización visual clara:

• Bandera blanco/rojo para indicar actuación por sobretensión permanente.

• LED verde/rojo para indicar el estado del protector contra sobretensiones.

• Indicación de contacto positivo.

Permite verificar fácilmente el estado del dispositivo sin necesidad de instrumentos técnicos.

Dimensiones y montaje

• Altura: 98 mm

• Anchura: 198 mm

• Profundidad: 78,5 mm

• Peso: 1,1 kg

• Ocupa 22 módulos de 9 mm

• Instalación fija en carril DIN

Ventajas principales

• Protección trifásica completa en un solo dispositivo

• Integración de IGA + protección permanente + protección transitoria

• Alta capacidad de descarga hasta 20 kA

• Cumple normativa europea vigente

• Compatible con instalaciones solares y cargadores de vehículo eléctrico

• Fabricado por Schneider Electric, referente mundial en protección eléctrica
