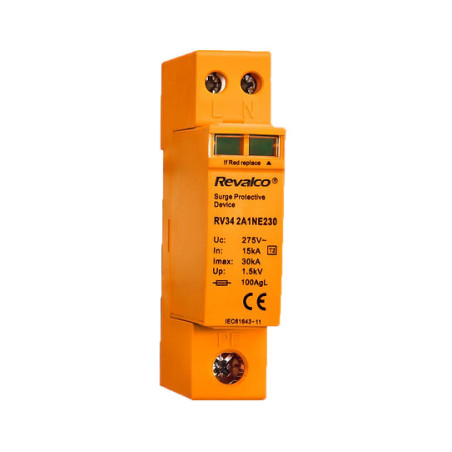

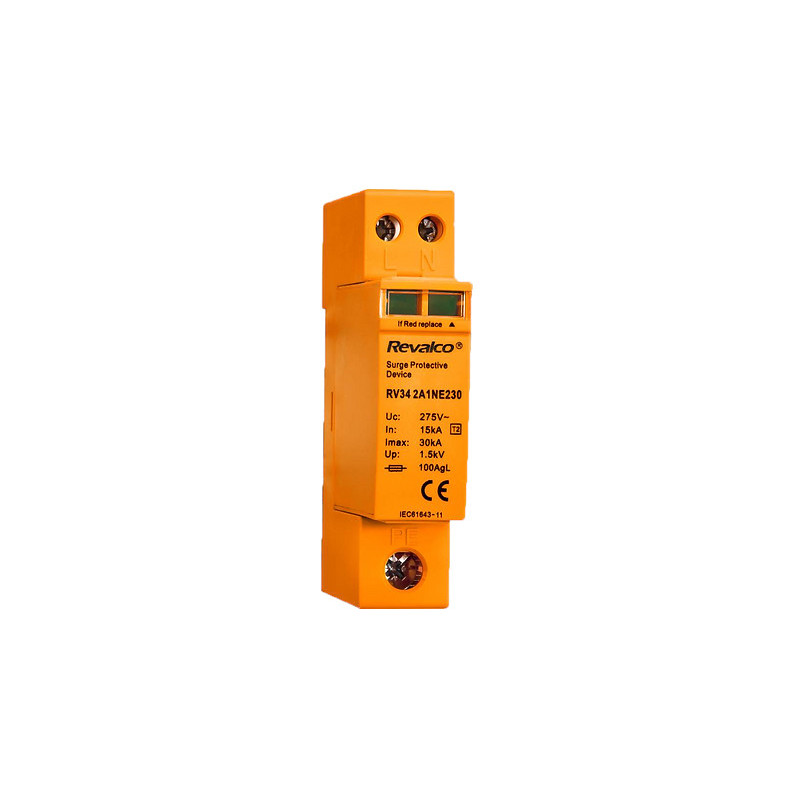

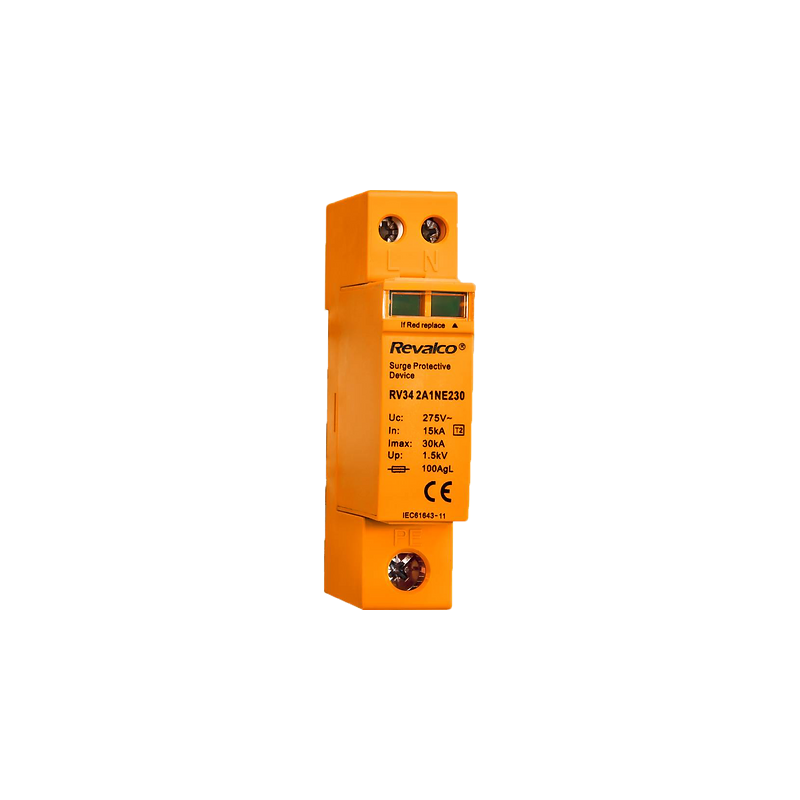

Sobretensiones Transitoria Monofásica REVALCO 15-30 kA

Sobretensiones Transitoria Monofásica REVALCO 15-30 kA

El Protector de Sobretensiones Transitoria Monofásica REVALCO 15-30 kA es un dispositivo de protección Tipo 2 diseñado para proteger instalaciones eléctricas domésticas y pequeños cuadros eléctricos frente a picos de tensión transitorios provocados por rayos indirectos o maniobras en la red eléctrica.

Está preparado para trabajar en redes monofásicas 220-230V (1P+N 50~60Hz) y ofrece una elevada capacidad de descarga de hasta 30 kA, garantizando una protección eficaz frente a sobretensiones de corta duración que pueden dañar equipos electrónicos y electrodomésticos.

Protección segura y respuesta ultrarrápida

El modelo RV34 incorpora un chip MOV de alta energía, lo que le permite reaccionar con gran rapidez ante una sobretensión. Su corriente nominal de descarga es de 15 kA y puede soportar una corriente máxima de hasta 30 kA, ofreciendo un nivel de protección de tensión de 1,5 kV.

Cuenta con:

• Protección térmica interna que desconecta automáticamente el dispositivo si sufre daños por sobrecarga.

• Sistema de desconexión interna segura.

• Indicador frontal de estado (verde/rojo) para comprobar fácilmente su funcionamiento.

Cuando el protector ha llegado al final de su vida útil, el indicador cambia a rojo, señalando claramente que debe sustituirse.

Sustitución sencilla y mantenimiento fácil

El diseño modular permite sustituir el cartucho de protección sin herramientas especiales. Su instalación es rápida y sencilla gracias a su compatibilidad con carril DIN estándar de 35 mm.

Además, incorpora:

• Contacto de alarma para señalización remota

• Diseño compacto de 18 mm de ancho

• Estructura modular fácil de mantener

Seguridad y calidad certificada

El protector cumple con la norma IEC 61643-1, garantizando conformidad con los estándares internacionales de protección contra sobretensiones.

Dispone de:

• Grado de protección IP20

• Material ignífugo PA66

• Clasificación de resistencia al fuego UL94V-0

• Capacidad de cableado hasta 16 mm²

Datos técnicos principales

• Tipo: Sobretensiones transitoria Tipo 2

• Configuración: 1P + Neutro

• Tensión nominal: 220-230V AC

• Voltaje máximo continuo (Uc): 275V

• Corriente nominal de descarga (In): 15 kA

• Corriente máxima de descarga (Imax): 30 kA

• Nivel de protección: ≤ 1,5 kV

• Frecuencia: 50/60 Hz

• Montaje: Carril DIN 35 mm

• Indicador local: Verde = correcto / Rojo = fallo

Ventajas principales

• Protección eficaz frente a picos de tensión transitorios

• Alta capacidad de descarga hasta 30 kA

• Indicador visual claro de estado

• Protección térmica incorporada

• Instalación rápida en carril DIN

• Diseño compacto y modular

• Cumple normativa IEC 61643-1

Ideal para proteger viviendas, oficinas y pequeños locales frente a daños provocados por sobretensiones.

Dimensiones y esquema de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
