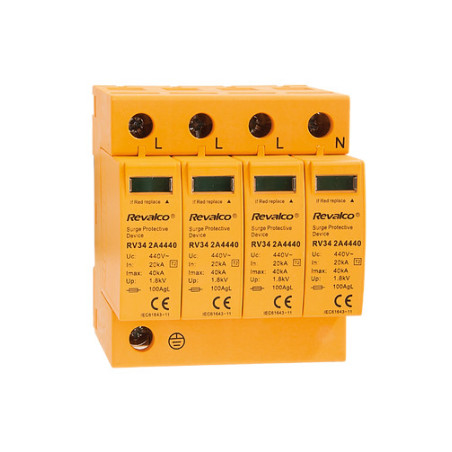

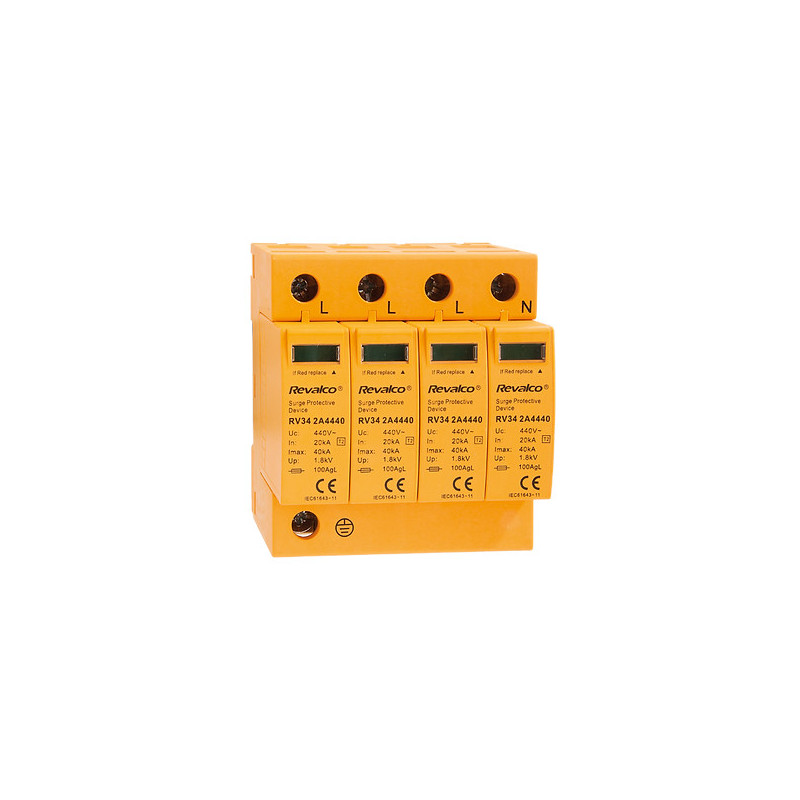

El Protector de Sobretensiones Transitoria Trifásico REVALCO RV342 20-40 kA es un dispositivo de protección Tipo 2 (Clase C) diseñado para proteger instalaciones eléctricas trifásicas frente a picos de tensión transitorios provocados por rayos indirectos o maniobras en la red eléctrica.

Está especialmente indicado para sistemas de distribución de baja tensión en instalaciones industriales, comerciales y residenciales trifásicas, proporcionando un alto nivel de protección y una gran capacidad de descarga de corriente (20-40 kA).

Este modelo incorpora tecnología MOV (varistor de óxido metálico) de alta energía, que garantiza una respuesta extremadamente rápida y segura ante sobretensiones, reduciendo el riesgo de daños en maquinaria, cuadros eléctricos, equipos electrónicos y sistemas sensibles.

Cumple con la normativa internacional IEC 61643-11, lo que asegura su fiabilidad y adecuación a instalaciones modernas.

Protección eficaz en instalaciones trifásicas

El REVALCO RV342 ofrece:

• Protección contra sobretensiones transitorias Tipo 2

• Configuración trifásica 4 polos (4P)

• Tensión de empleo 400-440V AC (50/60Hz)

• Capacidad de descarga nominal hasta 20 kA

• Capacidad máxima de descarga hasta 40 kA

Esto lo convierte en una solución adecuada para cuadros generales trifásicos donde se requiere una protección robusta frente a picos eléctricos.

Diseño modular y mantenimiento sencillo

El dispositivo presenta una estructura modular compacta:

• 1 módulo por polo (18 mm cada uno)

• Cartucho recambiable para mantenimiento rápido

• Diseño modular que facilita la sustitución sin desmontar todo el equipo

Incluye:

• Indicador visual de estado

  • Verde: funcionamiento correcto

  • Rojo: cartucho agotado o fallo

• Contacto de alarma para comunicación remota, permitiendo señalizar fallos en sistemas de monitorización.

Seguridad avanzada integrada

Entre sus características técnicas más relevantes destacan:

• Dispositivo interno de protección contra sobrecorriente y sobrecalentamiento.

• Alta capacidad de flujo de corriente.

• Capacidad de conexión de cable hasta 35 mm².

• Diseño de limitación de voltaje tipo SPD.

• Dimensiones compactas para carril DIN.

Gracias a su construcción robusta y su rápida actuación, protege eficazmente equipos como:

• Maquinaria industrial

• Sistemas de automatización

• Equipos informáticos

• Instalaciones fotovoltaicas trifásicas

• Cuadros eléctricos generales

Datos técnicos principales

• Tipo: Protección transitoria Tipo 2 (Clase C)

• Polos: 4P

• Tensión nominal: 400-440V AC

• Corriente de descarga nominal: 20 kA

• Corriente máxima de descarga: 40 kA

• Normativa: IEC 61643-11

• Conexión cable: hasta 35 mm²

• Montaje: Carril DIN

• Indicador de estado: Verde/Rojo

• Contacto de alarma remoto: Sí



Dimensiones y diagramas de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
